TMA분석
다양한 유기/무기 소재의 연구개발에 관한 업무를 성심껏 도와드릴 것을 약속합니다.
TMA(ThermoMechanical Analyzer)분석은 시료에 일정한 하중을 가하며 온도변화에 따른 길이 변화를 측정합니다. 이를 통해 시료의 팽창/수축 거동을 확인할 수 있고 열팽창계수(Coefficient of thermal expansion; CTE), 유리전이온도(Tg), 연화점(Ts), 박리시간(Delamination time) 등을 확인할 수 있습니다.
두 가지 이상의 소재로 제품을 제조할 때에는 소재간 열팽창계수 차이로 제품에 crack이 발생하거나 휘어지는 문제가 발생 할 수 있기 때문에 온도변화에 따른 치수변화, 즉 소재 고유의 특성인 열팽창계수(CTE)를 반드시 고려해야 합니다.
최근에는 정밀성과 안정성이 중요한 반도체, 전자재료 산업의 발전으로 재료의 적합성 판단을 위한 CTE 특성 확인의 중요성이 증대되고 있습니다.
‘간편 상담문의’ 또는 ‘분석신청 바로가기’를 통해 접수해주시면, 담당연구원으로부터 빠르고 정확한 답변을 받아보실 수 있습니다.
TMA 분석 서비스 개요
| 구분 | TMA(ThermoMechanical Analyzer) |
|---|---|
| 분석 Data | 열팽창계수(Coefficient of Thermal Expansion; CTE), 유리전이온도(Tg), 연화점(Ts),길이변화량, 박리시간(Time to Delamination), 흡습팽창계수(CHE), |
| 적용 규격 | ASTM E831. ISO 11359-2, IPC-TM-650 2.4.24 |
TMA의 종류
| 항목 | 일반 TMA | TMA-RH(Relative Humidity) |
|---|---|---|
| 온도범위 | -140 ~ 500 ℃ | 5 ~ 110 ℃(습도 범위 : 5 ~ 95%) |
| 측정모드 | Expansion mode, Tension mode | |
| 시료크기 | Bulk(5mmx5mmx5mm) Film(4mm X 40mm, 두께 0.7mm이하) |
|
TMA 측정 모드
| Tension | Expansion | |
| Mode |  |
 |
TMA 결과 예시
유리전이온도(Tg), 열팽창계수(CTE-α1, α2)
응용

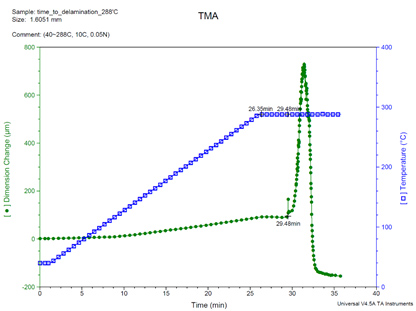

CCL(Copper Clad Laminate)의 박리시간 분석(Delamination Time), T288
고온, 저온DSC 분석 예시
상대습도가 통제된 환경에서 시간에 따른 시료의 길이 변화(CTE), 흡습팽창계수(CHE) 확인 가능
25℃, 50%RH
60℃, 90%RH
