XRD
다양한 유기/무기 소재의 연구개발에 관한 업무를 성심껏 도와드릴 것을 약속합니다.
XRD 분석은 X-선이 특정한 각도에서 결정표면에 입사되어 표면의 결정 내 원자 층에 의해 산란되어 회절상을 얻게 되고, X-선 회절상으로부터 재료의 결정구조 확인 및 library search를 통한 정성분석이 가능합니다.
‘간편 상담문의’ 또는 ‘분석신청 바로가기’를 통해 접수해주시면, 담당연구원으로부터 빠르고 정확한 답변을 받아보실 수 있습니다.
XRD는 X-선관으로부터 발생된 단색 X-선을 시료에 조사하면 시료내의 결정상은 Bragg법칙에 따라 유한한 각도에서 회절됩니다. 이때 X-선이 검출되는 각도와 세기는 해당 결정상을 특징짓는 고유한 것으로 이 측정 자료로부터 미지의 결정상을 확인할 수 있습니다.
XRD 분석을 이용한 재질확인 (Aluminum Nitride)
미지 시료를 XRD 분석을 함으로써 Library 내 자료와 비교하여 시료의 재질 및 화학구조를 확인할 수 있습니다.

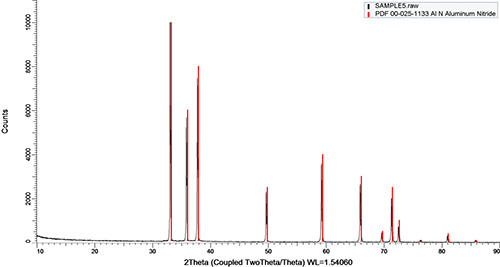

미지 시료의 XRD pattern
XRD Library search data
XRD 분석을 이용한 결정화도
일반적인 고체 고분자의 경우, 결정 부분과 비결정 부분으로 되어 있습니다. 결정화도란, 이 결정 부분에 해당하는 무게분율을 일컫습니다. 이는 고분자의 종류와 구조에 따라 변화할 뿐만 아니라 결정화 온도, 냉각 속도, 융해 온도 및 시간, 외력 등 물리적 조건에 따라 변화되는 특성을 가집니다.
XRD X-선 회절 분석을 통해서 Amorphous 부분을 구분하여 Crystalinity 즉, 결정화도를 계산할 수 있습니다.
Polypropylene의 XRD pattern
