인장시험
다양한 유기/무기 소재의 연구개발에 관한 업무를 성심껏 도와드릴 것을 약속합니다.
인장시험은 재료의 기계적물성 평가항목으로 가장 기본적인 분석입니다.

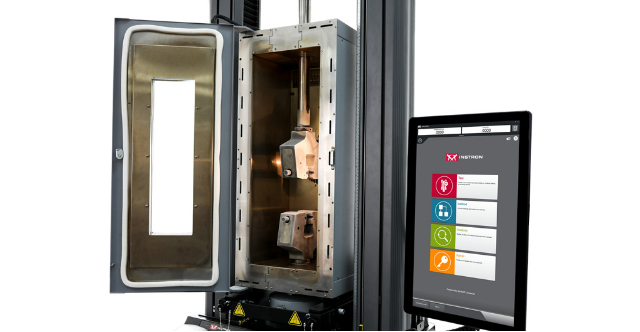

분석재료를 단축(1축)으로 늘려 비례한계강도, 탄성한계강도, 항복강도, 인장강도, 파단강도, 신율(늘어나는 정도), 탄성률을 알 수 있습니다. 또한 외부응력(Stress)에 대한 변형(Strain)의 그래프(S-S curve) 모양으로 재료의 유연성, 강성 등을 확인 가능합니다. 항온챔버 내에서 인장시험을 할 수 있기 때문에 재료물성의 온도의존성을 조사할 수 있으며, 여러 가지 신뢰성 평가장치와 조합하여 재료의 수명을 예측할 수 있습니다.
인장시험을 하기 위해서는 일정모양의 규격시편이 있어야 합니다. 시편크기는 ‘물성시편안내’ 메뉴를 참고하시기 바랍니다. 각 규격에서 제시하는 시편을 이용한 규격시험뿐만 아니라, 제품상태에서의 비규격 맞춤시험도 수행하고 있습니다. 결과는 연구보고서로 작성되며, raw data와 함께 SS커브, 표준편차값, 변동계수값을 산출하여 드립니다. 정확한 결과를 얻기 위해서는 분석목적, 재료에 따라 조건과 시편 수를 알맞게 선택하여 분석을 수행하여야 합니다.
‘간편 상담문의’ 또는 ‘분석신청 바로가기’를 통해 접수해주시면, 담당연구원으로부터 빠르고 정확한 답변을 받아보실 수 있습니다.
인장시험 서비스 개요
※ 표 좌우 스크롤 사용
| 구분 | 인장시험 |
|---|---|
| 적용 규격 | ASTM D638, ASTM D412, ASTM D882, ASTM D1708, ISO 527, JIS K 7113-2 등 |
| 적용 재질 | 플라스틱 시트, 필름, 고무, 종이 등 |
| 측정 조건 범위 | 상온, 온도별 시험 (-40 ~ 250 ℃) |
| 로드셀 | 20, 30, 200, 500, 3000, 30000 N |

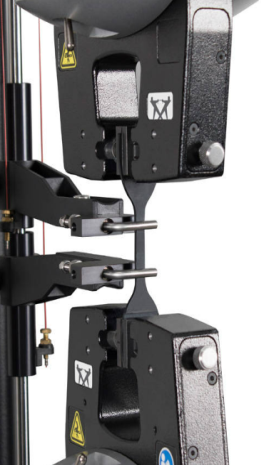

인장시험 측정 예시
인장시험 결과예시
인장시험 시편 (플라스틱)
※ 표 좌우 스크롤 사용
| 규격 | Type | LO(mm) | D(mm) | L(mm) | G(mm) | R(mm) | RO(mm) | W(mm) | WO(mm) | T(mm) |
|---|---|---|---|---|---|---|---|---|---|---|
| ASTM D638 | 1호 | 165 | 115±5 | 57±0.5 | 50±0.25 | 76±1 | - | 13±0.5 | 19 | 3.2±0.4 |
| 4호 | 115 | 65±5 | 33±0.5 | 25±0.13 | 14±1 | 25±1 | 6±0.5 | 19 | 3.2±0.4 | |
| JIS K 7113 | 1호 | 175 | 115±5 | 60±0.5 | 50±0.5 | 60 | - | 10±0.5 | 20±0.5 | 1~10 |
| 2호 | 115 | 80±5 | 33±2 | 25±1 | 14±1 | 25±2 | 6±0.4 | 25±1 | 1~3 | |
| KS M 527 | 1A | >150 | 115±1 | 80±2 | 50±0.5 | 20~25 | - | 10±0.2 | 20±0.2 | 4±0.2 |
| 5A | >75 | 50±2 | 25±1 | 25±0.5 | 8±0.5 | 12.5±1 | 4±0.1 | 12.5±1 | 2이상 |
인장시험 시편 (필름)
※ 표 좌우 스크롤 사용
| 규격 | A | B | 두께 |
|---|---|---|---|
| ASTM D882 | 5~25.4mm | 100~300mm (연신율 조건별 상이) |
1mm 이하 |
| KS M ISO 527-3 (2호형) |
10~25mm | 150mm |
1mm 이하 |
인장시험 시편 (고무)
※ 표 좌우 스크롤 사용
| Dimension | Units | Die A | Die B | Die C | Die D | Die E | Die F |
|---|---|---|---|---|---|---|---|
| A | mm | 25 | 25 | 25 | 16 | 16 | 16 |
| B | mm | 140 | 140 | 115 | 100 | 125 | 125 |
| C | mm | 140 | 140 | 115 | 100 | 125 | 125 |
| D | mm | 32 | 32 | 32 | 32 | 32 | 32 |
| D-E | mm | 13 | 13 | 13 | 13 | 13 | 13 |
| G | mm | 38 | 38 | 19 | 19 | 38 | 38 |
| H | mm | 25 | 25 | 25 | 16 | 16 | 16 |
| L | mm | 59 | 59 | 33 | 33 | 59 | 59 |
| W | mm | 12 | 6 | 6 | 3 | 3 | 6 |
| Z | mm | 13 | 13 | 13 | 13 | 13 | 13 |
