SEM-EDX 분석
유기/무기 소재의 측정, 시험, 분석, 연구개발에 관한 업무를 성심껏 도와 드릴것을 약속합니다.
한국고분자시험연구소㈜에서는 유/무기재료의 정밀한 성분분석을 위하여 EDX를 이용한 기기분석서비스를 수행하고 있습니다 X 선은 그 파장의 특성상, 유기물/ 무기물에 함유된 다양한 원소의 종류와 함량, 화학결합을 분석하는데 유용하게 사용됩니다.
제일 먼저 “상담•분석신청서”(홈피왼편)를 작성하여 polymer@polymer.co.kr 혹은 팩스(02-963-2587)로 보내주시면, 담당연구원으로부터 빠르고 정확한 답변을 받아보실 수 있습니다.
SEM-EDX 분석 서비스 개요
| 사용기기 | 분석 내용 |
|---|---|
| SEM-EDX (Scanning Electron Microscope-Energy Dispersive X-ray Spectrometer) |
EDS는 SEM에 검출기를 부착하여 사용하는 장비로서 시료 표면과 전자 beam의 상호작용으로 방출되는 여러 signal 중characteristic X-rays를 검출하여 미세구조의 화학성분을 정성ㆍ정량적으로 분석이 가능한 장비입니다. 미세시료의 C(탄소)~U(우라늄)까지의 표면원소분석이 가능하며 EDS, EDAX라고도 합니다. |

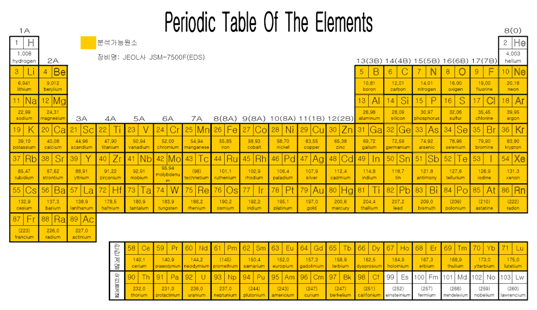

SEM-EDX로 측정 가능한 원소
SEM-EDX 분석예

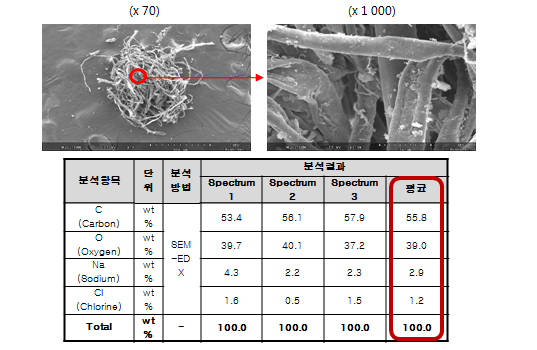

이물 시료

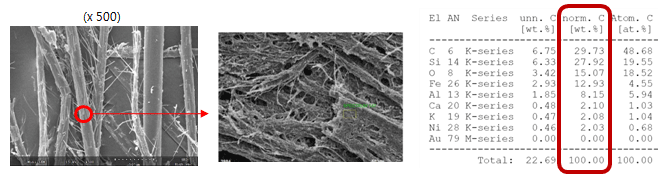

참게 털

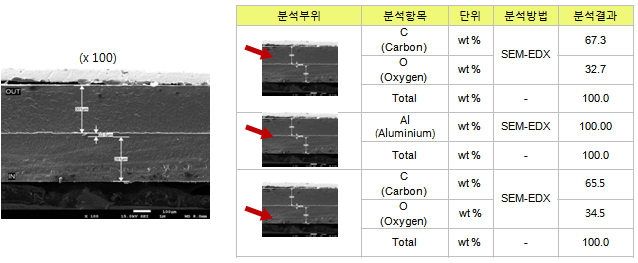

다층 필름 각 층별 원소성분분석

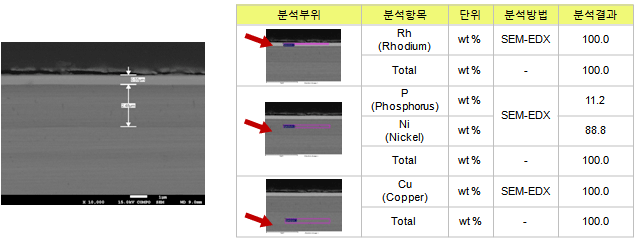

금속 시료의 도금 층별 원소성분분석
EDX mapping은 시료표면의 원소분포를 색상(육안)으로 확인 할 수 있다는 장점이 있습니다. 또한 작은 시료의 표면 이물이나 도금층의 확인 등 무기재료분석에 응용 할 수 있는 좋은 방법입니다. 시료에 전자선(Electron beam)을 조사시 방출되는 X선 에너지를 이용하여 함유된 원소의 종류와 함량에 따른 분포도를 시각화한 분석입니다.

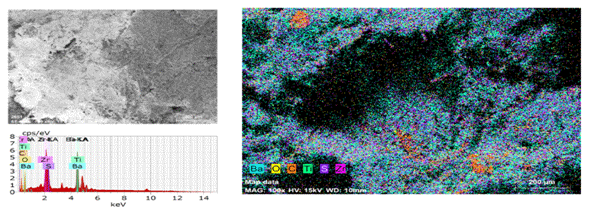

SEM-EDX Mapping 분석예
무기물 시료 표면의 원소분포 확인

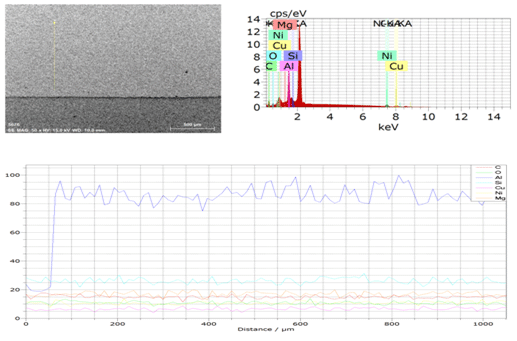

EDX Line scan은 시료의 성분분포를 확인하는 다른 방법으로 지정한 직선을 따라 분석을 수행하여 각각의 원소 성분에 대한 분포를 뚜렷하게 구분합니다.
SEM-EDX Line scan 분석예
SEM-EDX Line scan 분석예
