고무분석
다양한 유기/무기 소재의 연구개발에 관한 업무를 성심껏 도와드릴 것을 약속합니다.
한국고분자시험연구소㈜에서는 다양한 고무(Rubber), 오링, 탄성체(Elastomer)에 대한 성분분석을 서비스 하고 있습니다.
고무는 산업전반에 중요하게 사용되는 소재이지만, 가황 혹은 경화가공에 의하여 제품의 성능차이가 아주 심한 재료입니다. 고무는 대개 경화(가교)되어 있을 뿐만 아니라 분석을 방해하는 충진제들을 함유하고 있어서, 화학적인 성분분석이 아주 어려운 소재입니다. 저희 연구소의 다양한 분석노하우를 활용하여 고무분석을 서비스하고 있습니다. 주로, 주요 고무수지의 종류, 수지함량, 휘발분함량, 무기filler함량, 카본블랙함량, CaCO3의 함량 등을 분석합니다. ‘간편 상담문의’ 또는 ‘분석신청 바로가기’를 통해 접수해주시면, 담당연구원으로부터 빠르고 정확한 답변을 받아보실 수 있습니다.
고무 성분분석
| 분석명 | 분석내용 |
|---|---|
| 고무의 성분분석 package | 주 수지의 종류, 주 수지의 함량, 휘발분 함량, 충진제 함량, 카본블랙함량, CaCO3의 함량, 회분, 함유무기성분을 package로 분석 JIS K 6226-1, JIS K 6230(ISO 4650), JIS K 6231(ISO 7270-1) |
| 오링(O-ring) | 오링의 재질분석, 불소함량분석, 내구성 분석 |
| NBR 성분분석 | H-NBR(수소화 NBR)의 성분분석 |
| 라텍스 분석 | 천연 고무, 합성 고무의 함량분석 |
| EPDM 분석 | EPDM의 재질분석 |
| 카본블랙 함량 | 함유된 carbon black 의 %함량 |
| CaCO3의 함량 | 함유된 탄산칼슘의 %함량 |
| 방향족 성분의 함량 | 타이어의 Aromatic bay |
| 황(Sulfur) 함량시험 | 고무중의 황 용출시험, KS M 6519, KS M ISO 7269 |
고무 성분분석 결과 예
납품회사의 spec에 적합판정 여부
※ 표 좌우 스크롤 사용
| 시험항목 | 단위 | 시험방법 | 시험결과 | 납품규격치 | 판정 |
|---|---|---|---|---|---|
| 폴리머 종류 | - | JIS 규격 및 자사방법 | NR+합성고무 | NR | 적합 |
| 휘발분함량 | % | JIS 규격 및 자사방법 | 8.5 | - | 적합 |
| 전폴리머 함량 | % | JIS 규격 및 자사방법 | 60.8 | 40%이상 | 적합 |
| 보강제 함량 (Carbon black) | % | JIS 규격 및 자사방법 | 10.5 | 10~45% | 적합 |
| 충진제 함량 (CaCO3) | % | JIS 규격 및 자사방법 | 8.5 | 10~45% | 부적합 |
| 회분 함량 | % | JIS 규격 및 자사방법 | 12.5 | 10%이하 | 부적합 |
| Si | % | 자사방법 | 0.04 | - | - |
* 첨가제 분석은, 알고자 하는 첨가제를 지정해주셔야 함
* 필요시 전 원소분석 가능(유기, 무기)
* 고무의 종류에 따라 위 분석항목은 달라질 수 있습니다.
분석가능한 고무종류
- 부타디엔 고무
- 부틸고무(polyisobutylene)
- Poly-1,2-butadiene
- EPDM고무
- 천연고무(폴리이소프렌)
- 클로로프렌 고무
- NBR(Nitrile-butadiene rubber)
- 수소화 NBR(H-NBR)
- SBR(Styrene-butadiene rubber)
- Urethane 고무
- Acryl 고무
- 불소고무
- 기타, 특수 고무
ASTM D1418의 고무 약자표
※ 표 좌우 스크롤 사용
| 화학명 (Chemical Term) | 재질기호 약자 | 상품명 (Polymer Trade Names) | |
|---|---|---|---|
| DIN/ISO 1629 | ASTM D1418 | ||
| Nitrile Butadiene Rubber Acrylonitrile Butadiene | NBR | NBR | Chemigum, Hycar, Krynac, Paracil, NySyn, Paracril, Perbunan, Nitrile, Buna N |
| Hydrogenated Nitrile Highly Saturated Nitrile | - | HNBR | Therban, Tornac, Zetpol |
| Fluorinated Rubber Fluoroelastomer.Flourocarbon | FPM | FKM | Viton(DuPont), Fluorel, Dyneon, Technoflon |
| Perfluorinated Elastomer Perfluoroelastomer | FFPM | FFKM | Kalrez.Perlast®. Aegis(ISC-FNGP). |
| Tetrafluorethylene Propylene Copolymer(TFE/P) | FEPM | FEPM | Aflas |
| Ethylene Propylene Diene | EP,EPDM | EP,EPDM | EP, Nordel, Royalene,Vistalon |
| Styrene Butadiene | SBR | SBR | Ameripol Synpol, Plioflex, Stereon |
| Chloroprene | CR | CR | Neoprene, Baypren, Butaclor |
| Butyl Rubber Isobutylene Isoprene | IIR | IIR/XIIR | Butyl |
| Methyl Phenyl Silicone, Methyl Phenyl Vinyl Silicone, Methyl Vinyle Silicone | VMQ, PMQ, PMVQ | VMQ, PMQ, PMVQ | Rhodorsil, Silastic, SILPLUS |
| Fluorosilicone | FMQ | FVMQ | FSE, Silastic, Sylon |
| Polyacrylate | ACM | ACM | Cyanacryl, HyTemp, Thiacril |
| Ethylene Acrylic | AEM | Vamac | |
| Chlorosulfonated Polyethylene | CSM | CSM | Hypalon |
| Chloropolyethylene | CM | Tyrin, Dow CM | |
| Epichlorohydrin Copolymer | ECO | ECO | Gechron, Hydrin |
| Polyisoprene- Natural | NR | SMR, Pale Crepe, Smoked Sheet | |
| Polyisoprene- Synthetic Isoprene Rubber | IR | IR | Ameripol SN, Natsyn, Nipol |
| (Polyester or Polyether)Urethane | AU or EU | AU or EU | Adiprene, Millathane,Vibrathane |
| Polybutadiene | BR | BR | Ameripol CB, Budene,Taktene |

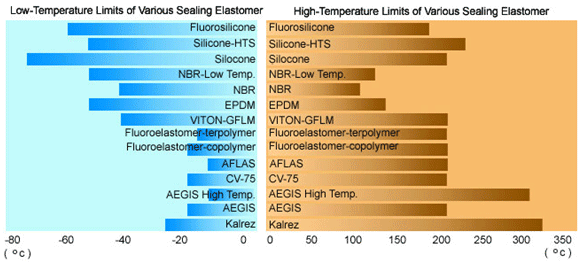

고무재질별 사용온도
출처 : http://www.dymseal.com
고무의 일반특성
특성의 판정 A :우수, B :양호, C :사용가, D : 사용불가
※ 표 좌우 스크롤 사용
| 종류 | 니트릴고무 | 수소화 NBR | 아크릴고무 | 우레탄고무 | 불소고무 | 실리콘고무 |
|---|---|---|---|---|---|---|
| ISO略號 | NBR | H-NBR | ACM | AU | FPM | MVQ |
| 인장강도[MPa] | 5~25 | 8~35 | 7~15 | 20~45 | 7~20 | 3~15 |
| 신률[%] | 100~1000 | 100~500 | 100~600 | 300~800 | 100~500 | 50~500 |
| 경도 JISA[Hs] | 20~100 | 50~100 | 40~90 | 60~100 | 50~90 | 30~90 |
| 반발탄성 | B | B | C | A | C | B |
| 인열강도 | C | B | C | A | C | D |
| 압축영구변형 | B | B | B | A | B~C | A |
| 내굴곡성 | B | A~B | B | A | D | C |
| 내마모성 | B | A~B | B | A | A~B | C |
| 내노화성 | B | A~B | A | B | A | A |
| 기체투과성 | B | B | B | B | A | C |
| 사용온도범위[℃] | -30~120 | -40~140 | -10~150 | -30~80 | -10~200 | -70~230 |
| 내산성 | B | A~B | D | C~D | A | B~C |
| 내알칼리성 | B | B | C | D | C~D | A |
| 내가솔린성 | A | A | A | A | A | C |
| 내용제성 | C | C | D | D | A | C |
| 내수증기성 | D | B | D | D | A | C |
